客户需求

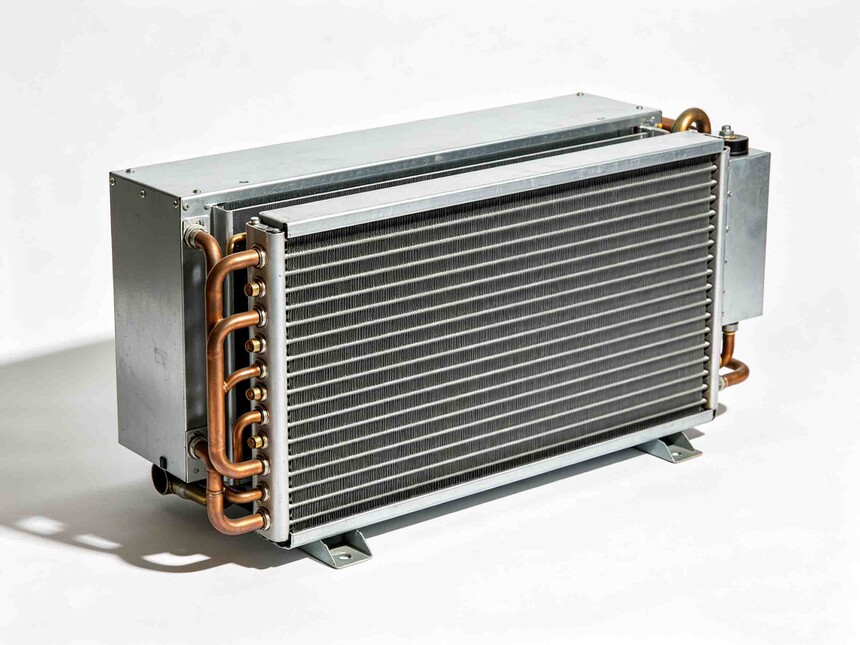

风机盘管是中央空调系统的核心末端装置，其内部盘管（空气换热器）在经焊接组装后，必须对盘管全体焊接处进行极为严苛的气密性测
试，以保障产品质量。
传统的气密测试主要采用的是“沉水法”，该测试方法依靠人工观测气泡判定泄漏位置，精度相对有限。随着下游客户对空调制冷效率提升、
环保规范趋严以及产品寿命要求的日益提高，传统水检法在检出率的极限瓶颈逐渐显现，已无法满足高精度、高可靠性的批量检测要求。
在商用空调及高端家用空调领域，氦检测试被认为是气密性测试的黄金标准，能够检测到极其微小的泄漏率。因此，针对风机盘管的盘
管焊接部分，客户亟需将测试标准升级为氦质谱检漏，以实现对盘管铜管路内部微漏的高效拦截。
然而，氦检测试过程中存在两大核心挑战：一是氦气需求量巨大，而氦气作为昂贵、不可再生且全球日益稀缺的稀缺资源，泄漏控制与
回收成本极为关键，对连接器的密封性要求苛刻；二是风机盘管带几个不同规格的进出液口，多为铜制内螺纹或外螺纹接口，传统手动
拧紧或缠绕生料带的连接方式不仅效率低下，而且极易因微小漏隙导致氦气外溅，造成昂贵的氦气消耗、污染测试环境以及众多“假漏”
误判，极大影响产线良率与成本控制。因此，备有高可靠、快插拔、低泄漏率的专用氦检密封连接器，成为客户升级产线测试环节的刚
性需求。
方案介绍
深入洞察客户在风机盘管氦检测试中的痛点与高规格需求，斯沃尔（siworl）的技术团队量身定制了一套整体氦检快速封堵解决方案。
客户在产线测试阶段，采用真空箱法或吸枪扫描法，需在测试前对盘管的螺纹进出口进行封堵密封封堵与充注。针对此工况，斯沃尔
重点推荐了SW-D1外径密封系列与SW-J2内螺纹快速密封系列连接器。
高效充注端：SW-D1系列高压快插接头。在风机盘管进气端，连接氦气（或混合气体）气源进行充注。SW-D1作为一款高压应用
连接器，专为密封各类铜管、钢管及铝管的外径设计。操作人员仅需推拉手柄，将盘管铜管插入SW-D1接头即可完成连接。其独特
的“压力辅助密封”设计，能确保随着内部测试压力的升高，密封圈收到更大的压紧力，不仅为高流量的氦气充注提供了安全通道，
且有效避免了充气过程中的高压泄漏浪费。
严密封堵端：SW-J2系列内螺纹快速接头。对于风机盘管末端的盲堵，通常需要封堵内螺纹孔形成密闭腔体。SW-J2系列采用压杆
式操作结构，通过按压手柄使螺纹爪牙收缩，直接插入螺纹孔底端后松开，爪牙自动锁紧并压紧前端密封圈，实现快速稳固密封。
该设计避免了传统生料带缠绕的繁琐和对螺纹的损伤，确保了0.1MPa至4MPa压力范围内的零泄漏封堵，满足了氦检测试对高真
空保持与微漏的高标准要求。
此外，针对盘管上各种直管或扩口管接口规格，斯沃尔还可搭配SW-E1自锁式高压内径连接器，确保不同标段全接口兼容快速密封
连接。
方案优势
斯沃尔（siworl）SW-D1与SW-J2系列快速密封连接器在风机盘管氦检测试领域具备以下四大突出优势：
极致的密封可靠性，有效杜绝氦气“假漏” ：针对氦气分子直径小、极易渗漏的特性，斯沃尔氦检连接器采用了高精度加工工艺与
耐高低温的特种氟橡胶密封圈。在氦质谱检漏中，任何微米级的间隙都会导致高达90%以上的氦气逃逸风险。斯沃尔接头通过精
准的设计管径配合和耐压结构，彻底封堵了接头与管口连接向外的任何可能的漏气路径，杜绝了因连接器自身泄漏带来的“假漏”误
判与巨大氦耗，助力客户精准筛选出泄漏率低于百万分之一量级的盘管批次。
一秒快插，缩短单件氦检节拍：产线测试中，氦检过程通常占用数分钟，传统拧入管螺纹的备测时间较长成了生产效率短板。斯沃
尔接头采用拨杆式或压杆式快速操作结构，一秒即可完成可靠连接与断开，无需任何工具缠带，单次螺纹封堵耗时由传统的30秒以
上降至1秒，同时完全避免了因人为力矩不均造成的密封不良，有效缩短单件氦检测试的辅助时间，加速整体产线节拍。
氦气可快速回收，大幅节约测试成本：氦检测试中，氦气成本高昂，回收能力是生产综合成本的关键变量。斯沃尔连接器流道经过
精心优化，通径大，流阻低，能够保障氦气在工件与外部回收装置之间实现快速输送与快速回抽。作为快速连接的通关口，接头优
良的流体性能降低了充气和回抽的阻力，提升了整套氦回收系统的工作效率与任务循环，最终帮助客户大幅降低氦气的综合损耗与
长期运营成本。
维护简易，耐批量冲击：氦检产线为批量连续生产，对工装使用寿命有一定要求。斯沃尔连接器主体采用高强度不锈钢/航空铝材，
密封圈采用耐磨规格且置于接头最前端，更换非常便捷，即便在频繁插拔的产线环境下，依然能保持长期密封稳定性，显著降低客
户的维护成本与停机时间。
客户反馈
某头部暖通空调制造基地在其实验线及量产线引入斯沃尔（siworl）密封方案进行风机盘管氦检测试后，反馈颇为积极：
客户测试技术负责人表示：“更换斯沃尔的氦检快速接头方案后，产线的实际误报率大幅下降，消除了过去经常因接头处漏气导致的
抽真空不合格与误判情况，大量减少了车间内氦气放散与无用重测，氦气浪费已经显著收窄。斯沃尔连接器的密封稳定性达到了我
们预期的氦检挑战，对产品出厂品质的保障起到非常良性的作用。”
车间产线操作班长则反馈：“操作非常顺手，单人单手推拉手柄就行，以前用螺纹堵头时不仅耗时，还容易出现因没拧紧导致的漏
气返工。现在插拔动作不费力，节约了很多测试准备时间。”
应用拓展
斯沃尔（siworl）的高密封、零泄漏快速密封连接器方案，不仅胜任对风机盘管最严苛的氦质谱检漏，更可广泛应用于暖通空调及
其他高
端制造产业中各类高压高精度的气密性测试场景。
无论是在制冷压缩机的高压氦气检测、冷凝器/蒸发器多管路氦检、新能源汽车电池电芯水冷板氦检、冷板式液冷服务器管路氦检、
冷却装置接头微泄漏检测、膨胀阀/电子膨胀阀的氦检等核心部件密封性测试中，还是在需要集成抽真空、注液及氦气快速回收的
全自动化系统中，斯沃尔均能根据客户的管口规格、试验压力、压力温度与测试环境，提供从单一连接器到整线自动化配套集成的
定制化快速密封解
决方案。
斯沃尔（siworl）始终恪守“一秒连接，瞬时密封”的技术使命，持续优化密封工艺与设计方案，与全球各行业客户携手，从每一个
气密检漏测试节点，共同保障产品一流的品质精良与长久运行可靠性。
