客户需求

某国内知名汽车零部件制造企业，主要从事新能源汽车制动卡钳、制动泵及制动软管总成的研发与生产，产品覆盖多家主流新能源车企及
海外市场。在刹车系统零部件的出厂检测环节中，客户面临以下痛点：

传统密封方式效率低下。 在制动卡钳高压气密性测试中，此前长期采用手拧螺母密封方式，操作人员需逐个将接头与工件螺纹旋紧，费时
费力，单个工件连接耗时约10~30秒。制动泵的测试连接同样依赖传统方式，严重制约生产线测试节拍，连接环节已成为测试工位的效率
瓶颈。

密封可靠性受人为因素影响较大。 传统手拧方式依赖操作人员的经验和工作状态，不同人员、不同班次的操作力度存在差异，易出现密封
不到位、螺牙损伤等情况，导致测试过程中泄漏、误判增多。尤其在新能源刹车部件大批量生产场景下，密封失效造成的误判使返工率偏
高，排查过程繁琐，严重影响生产节拍。在新能源汽车测试环节中，传统连接方式耗费大量时间且存在较高泄漏风险，这些泄漏往往难以
察觉，容易导致误判甚至造成高价产品批量报废。

接口类型繁多，适配困难。 刹车系统涉及多种接口类型——制动卡钳进液口为内螺纹孔，制动泵连接口为外螺纹接口，制动软管则为光滑
管口或凸缘管口。不同接口需要采用不同的密封连接方式，客户希望寻找一种能够覆盖多种接口类型、操作统一的快速密封连接方案。

测试压力范围跨度大。 制动卡钳需完成真空密封性测试（绝对压力250±50Pa）、低压密封性测试（300±50kPa）、高压密封性测试（16
±1MPa）以及放气螺钉密封性测试（高达35MPa）等多级压力测试，连接器必须具备宽泛的压力适应能力。

方案介绍

针对客户在刹车制动泵及制动系统零部件测试中的多样化需求，斯沃尔（Siworl）提供了针对性的快速密封连接解决方案。斯沃尔以“一
秒连接，瞬间密封”为核心理念，通过多种产品系列的组合配置，覆盖了制动系统测试的全场景需求。

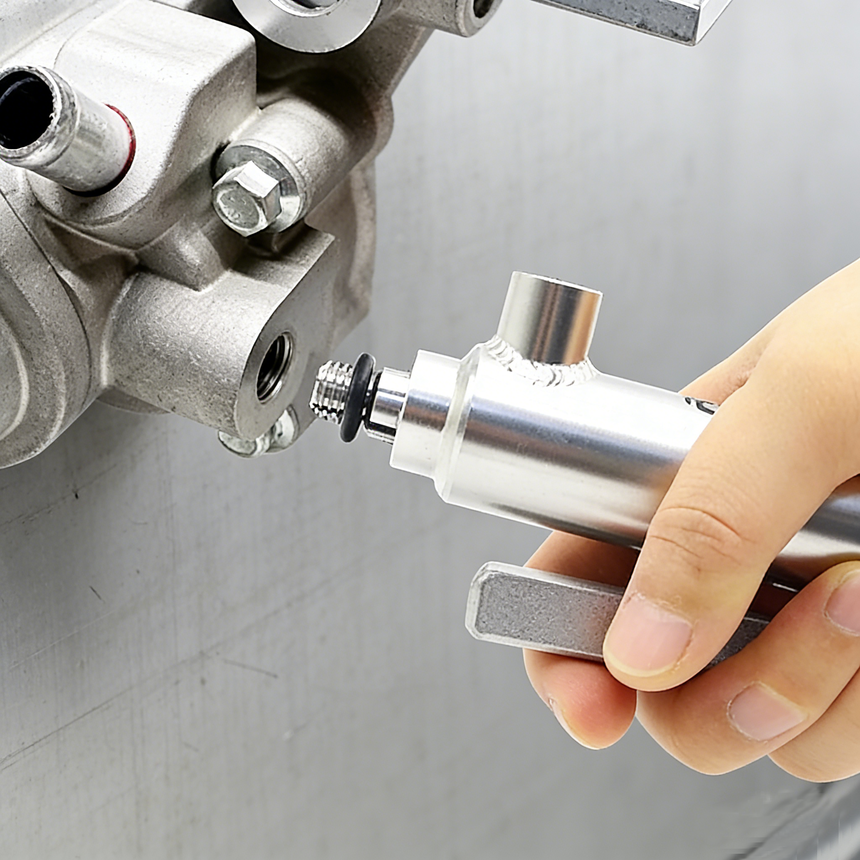

制动卡钳与制动泵内螺纹接口测试——SW-J2系列内螺纹快速连接器。

针对制动卡钳和制动泵测试中M10、M12等多种规格内螺纹接口的频繁封堵需求，斯沃尔推荐SW-J2系列内螺纹快速连接器。该系列专为
内螺纹孔的高压测试场景设计，采用压杆式手动操作，最高可承压350Bar，完全覆盖制动卡钳高压气密性测试的严苛要求。操作者仅需
握住手柄轻轻按压，即可使前端螺纹爪牙收缩，将接头对准螺纹孔插入后松开手柄，螺纹爪牙自动张开并与工件螺纹紧密契合，形成稳
固的抓紧力。该连接器拥有多种加长颈部版本可供选择，满足不同空间工况下的连接需求，同时适用于通气、通水等多种测试场景。

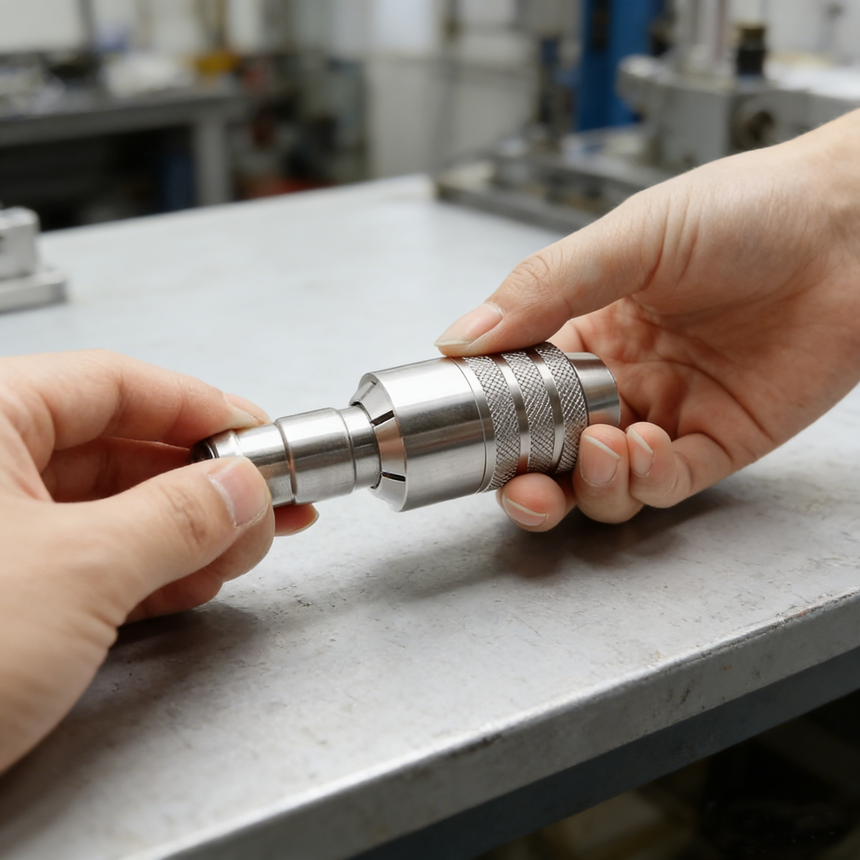

制动软管光滑管口测试——SW-H1凸缘管连接器。

对于制动软管光滑管口和凸缘管接口的气密性测试需求，斯沃尔提供SW-H1系列凸缘管连接器。该系列既能满足通水需求，又可实现气
密检漏，连接迅速且密封良好，维护方便。通过前端夹爪抓取管外壁实现快速密封，一键式滑套操作即可完成连接与断开，支持高压密
闭检测及通气、通液等多样化测试需求。

自动化产线集成方案。

针对客户产线自动化升级趋势，斯沃尔提供SW-A1及SW-A1Pro气动外管连接器，可配合机械臂完成抓取、对准、密封、取下等精细动
作，支持气动驱动方式，适配半自动化和全自动化生产场景，满足大规模量产线的高频次连接需求。

制动泵外螺纹接口测试——SW-F1外螺纹快速连接器。

对于制动泵测试中的外螺纹接口，斯沃尔选用SW-F1系列外螺纹快速密封接头，实现与工件外螺纹的快速对位旋合密封，进一步丰富了
制动系统测试工装的快速连接选型，实现全接口覆盖。

方案优势

连接效率大幅提升。 斯沃尔连接器以1秒连接为设计目标，相较于传统的打卡箍或缠绕螺纹方案，连接效率提升至少10倍以上。在客户
产线实测中，制动卡钳和制动泵测试工位的单个工件密封连接时间从传统手拧的10~30秒大幅缩短至数秒以内，测试节拍显著提升。同
时斯沃尔也提供气动驱动款连接器支持半自动化操作，进一步减轻工人负担。

密封可靠性显著增强。 通过精心设计的密封结构和优化的密封圈材料，斯沃尔连接器在连接的同时实现瞬时可靠密封，尤其在高频次、
多管路密封的情况下，能够有效降低90%以上的因连接泄漏问题导致的测试误判。客户导入该方案后，因密封问题引发的测试误判率大
幅下降。

降低维护成本。 传统手拧方式因操作不熟练或力矩控制不准，容易造成螺牙损伤，增加部件更换成本。SW-J2系列螺纹爪牙与工件螺纹
紧密贴合，即使在35MPa高压工况下也不会被推出，且螺纹爪牙设计减少了对工件螺纹的损伤，有效降低了维护成本。

定制能力突出。 斯沃尔拥有强大的定制能力，基于多种先进的密封技术，无论是标准管口还是特殊管口，都能为客户定制出可靠的快速
连接器，从设计到生产提供一站式密封连接方案。

无忧服务保障。 斯沃尔提供全方位的无忧服务，从产品选型阶段开始，专业团队为客户提供精准的选型指导和全程技术支持，切实保护
客户投资，降低整体使用成本。

客户反馈

客户导入斯沃尔快速密封连接方案后，产品测试效率和质量控制水平均得到显著提升。在制动卡钳和制动泵批量测试过程中，使用了斯
沃尔的快速密封接头后，明显降低了操作人员的劳动强度，并减少了测试的误判风险。客户现场反馈，斯沃尔快速密封接头实现了“一
秒连接，瞬时密封”的测试体验，对产品品质及服务表示非常满意。以客户日产2000件制动卡钳的产能测算，仅密封连接环节即可节约
大量工时，测试节拍大幅提升，产线整体通过率明显改善。

应用拓展

斯沃尔快速密封连接器不仅适用于新能源刹车制动泵及制动系统的密封测试，还可广泛应用于新能源汽车的其他测试项目，如制动卡钳
总成气密性测试、制动软管与管路密封检测、电池PACK包壳体与冷却水板气密测试、电机及电机控制器壳体与冷却水道测试、电控箱壳
体高压接口密封检测，以及散热系统、转向器、管路与泵阀等多种汽车零部件的快速密封连接测试。

斯沃尔将继续深耕新能源汽车密封测试连接器领域，致力于为汽车行业提供更多高效、可靠的快速密封连接解决方案，助力新能源产业
发展。
