客户需求

宝塔接头（又称“倒刺接口”“鱼鳞口”）凭借其倒刺限位结构实现软管防脱，是液冷管路、燃气具、汽车冷却系统及家电流体连接中应用最广泛的接口形式之一。倒刺设计本意是防止软管脱落，但在出厂气密测试中却成为密封难题——倒刺之间的凹槽间隙容易形成微漏通道，传统软管加卡箍的方式密封一致性差，误判频发。

某国内知名液冷散热器及燃气具部件制造商，产线涵盖服务器液冷板、新能源汽车冷却管路及燃气阀门总成等产品，宝塔接头是其最主要的接口形式。在成品气密检测环节，客户面临以下核心痛点：

倒刺结构密封困难，误判率高： 传统方式采用软管套入宝塔接头后加喉箍紧固，单次操作耗时30~60秒。倒刺与软管之间的贴合度依赖人工锁紧力度，密封一致性差，因连接泄漏导致的测试误判率长期在3%左右，返工成本居高不下。

管口损伤影响产品品质： 金属堵头或喉箍反复拆装容易在宝塔接头的倒刺表面留下划痕和压痕，部分产品为铝合金或塑料材质，损伤风险更高。客户曾因管口划痕问题收到下游装配客户的品质投诉。

空间紧凑，常规接头无法适配： 服务器液冷板等产品采用双路并联设计，两个宝塔管口并排排列，间距仅20mm左右。常规快速接头体积较大，在狭小空间内无法同时操作，强行接入还会互相干扰，单次连接耗时长达数分钟。

测试标准严苛，氦检要求高： 数据中心液冷系统对泄漏率要求达到10⁻⁶ mbar·L/s级别，传统连接方式自身密封性不足，接头本底泄漏干扰检测结果，导致氦检效率低下、氦气消耗量大。

产线节拍受限于人工连接： 随着液冷散热产品需求快速增长，传统手动连接方式已成为整条产线的瓶颈工位，客户迫切需要可集成到自动化产线中的快速密封方案。

客户希望找到一种秒级连接、倒刺结构专用密封、无损管口且支持氦检及自动化集成的宝塔接头快速密封连接方案。

方案介绍

基于客户产品中宝塔接头的规格特征（管径涵盖φ8mm~φ16mm等）、空间约束及测试标准，斯沃尔（siworl®）技术团队深入客户产线实地勘查，提供了以下针对性方案：

一、宝塔接头主力方案——SW-H1系列外卡式快速连接器

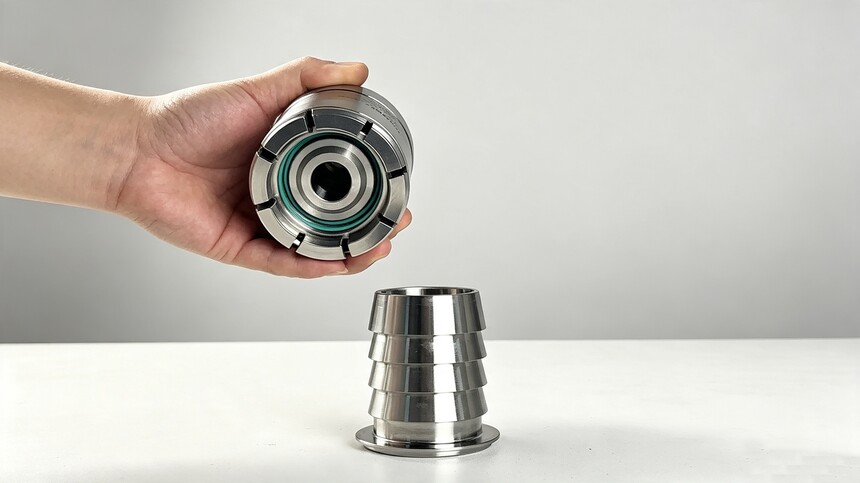

针对宝塔接头的倒刺结构，斯沃尔推荐SW-H1系列外卡式快速连接器。该系列采用外包式卡爪锁紧设计，操作人员单手握住接头对准宝塔管口轻推，内部卡爪即自动扣住倒刺凸起部位完成锁紧，前端密封圈紧贴管口端面形成可靠密封面。滑套式结构使测试完毕后按压滑套即可瞬间拔出，全程无需工具、无需旋转。

关键设计：卡爪采用高分子工程塑料爪牙，硬度远低于金属管件，与倒刺接触时不会造成划痕或压痕。即使经历10万次以上反复插拔，宝塔管口表面依然保持完好。该系列既能满足通液测试需求，又可实现气密检漏，功能全面。

二、紧凑空间专用方案——紧凑型宝塔管口连接器

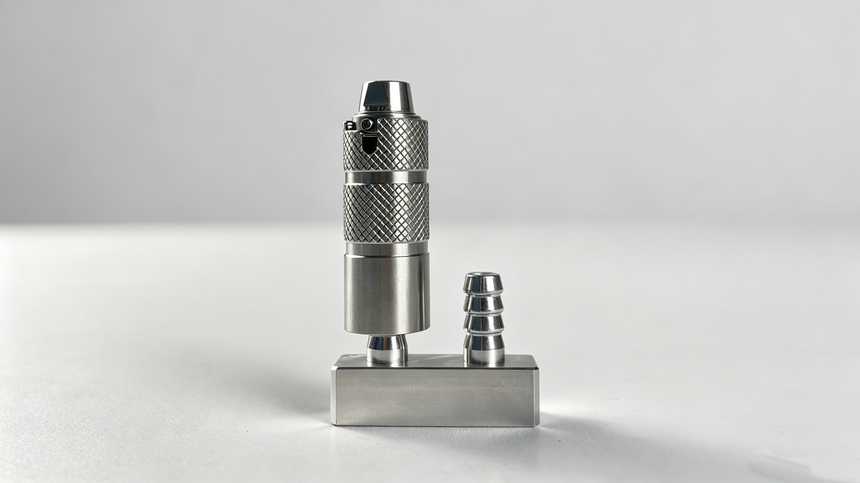

针对服务器液冷板等管口间距极小（如20mm） 的紧凑场景，斯沃尔提供紧凑型宝塔管口连接器。该版本在保持SW-H1核心密封结构的基础上，对主体尺寸进行大幅缩减，两个连接器并排使用时可完全避免空间干涉。主体同样选用316不锈钢材质，具备出色的耐压性能力。

三、氦检专用配置

针对数据中心液冷系统对泄漏率10⁻⁶ mbar·L/s级别的严苛要求，上述连接器均可选配特种氟橡胶密封圈及高精度加工版本。经客户实测，连接器自身本底泄漏率远低于氦质谱检漏仪检测下限，不会对测试结果产生任何干扰。

四、自动化集成方案——SW-A1系列气动快速连接器

针对客户自动化产线升级需求，斯沃尔提供SW-A1系列气动快速连接器，通过气动驱动实现自动连接与断开，可直接安装于自动化测试治具上，由PLC控制完成无人化批量检测。内置到位检测传感器，未完全密封时设备自动锁止测试流程。

方案优势

① 一秒连接，产线节拍大幅提升

斯沃尔快速连接器以“一秒连接，瞬间密封”为核心理念。传统喉箍方式单次连接耗时30~60秒，斯沃尔方案将宝塔接头连接时间压缩至1~3秒。在液冷板双管口并行测试场景中，操作人员一推一按即可完成两个接口的连接，测试准备时间从数分钟缩短至秒级。

② 倒刺结构专用密封，误判率趋零

SW-H1系列的卡爪精准扣合宝塔接头的倒刺根部，配合端面密封圈形成独立于倒刺间隙的密封面，倒刺凹槽不再是泄漏通道。经同类场景客户验证，因连接泄漏导致的测试误判率从传统方式的约3%降至接近零。

③ 无损连接，保护管口品质

高分子工程塑料爪牙与宝塔接头接触时无金属硬接触，杜绝划痕与变形。对于铝合金、塑料等软质管口尤为关键，确保产品装车/装机后的密封性能不受检测环节影响。客户反馈反复插拔数千次后管口依然光亮如新。

④ 紧凑设计，适配密集管口

紧凑型宝塔管口连接器专为狭小空间设计，主体尺寸大幅缩减，在20mm间距的并排宝塔管口场景中可游刃有余地完成连接与断开操作，彻底解决常规接头“放不进去、互相干涉”的痛点。

⑤ 氦检级密封，满足高端应用

配合特种密封圈及高精度加工工艺，连接器自身泄漏率远低于10⁻⁶ mbar·L/s级别检测下限，在数据中心液冷、新能源电池冷却等高端氦检场景中表现稳定，不干扰测试结果。

⑥ 优质选材，长寿命低维护

主体选用高品质316不锈钢，坚固耐磨、抗腐蚀。密封圈可选丁腈橡胶或特种氟橡胶，耐冷却液、耐燃气介质。插拔寿命超过10万次，密封件更换无需工具、30秒即可完成。

⑦ 多介质兼容，覆盖全工序

支持压缩空气、氮气、氦气、水、冷却液等多种测试介质，一款连接器覆盖气密测试、通液测试及氦质谱检漏等多道工序。

客户反馈

“宝塔接头看着简单，测起来是真头疼。倒刺那个结构，用喉箍吧，拧紧了怕伤管口，拧松了又漏气，每天总有十几件因为接头漏气误判返工。斯沃尔的SW-H1一推就锁住，密封圈压在端面上，根本不走倒刺那条路，漏气误判基本清零了。最让我们满意的是那个高分子爪牙，反复插拔几千次，管口上一点印子都没有，下游装配投诉彻底消失了。液冷板那两个并排的宝塔口间距只有20mm，换了紧凑版，两个接头并排放进去完全不打架，操作工单手就能操作。日检测量从原来的400件提到了1800件，斯沃尔确实把宝塔接头的测试连接问题解决了。”

应用拓展

本案例中的斯沃尔宝塔接头快速密封连接方案，同样适用于以下场景：

服务器液冷板/数据中心液冷管路：宝塔管口的气密测试与氦质谱检漏，尤其适合管口密集、空间受限的液冷板产品

新能源汽车冷却管路：电池包冷却水管、电机控制器冷却管路的宝塔接头密封检测

燃气具及家电：燃气灶进气管、热水器水路、洗衣机进水阀的宝塔接头气密测试

储能系统液冷管路：液冷板宝塔管口的批量气密检测与通液测试

汽车散热器/中冷器：塑料或铝制上水室宝塔管口的试漏工序

液压及气动系统：各类宝塔接头的密封性检测

此外，斯沃尔快速密封连接器还可广泛应用于新能源汽车三电系统、制冷空调管路、仪器仪表行业等涉及宝塔接头及其他异形管口的测试场景。无论是气密性测试、压力测试、通液测试还是氦质谱检漏，斯沃尔均可提供专业可靠的快速密封连接方案。

斯沃尔（siworl®）——专注快速密封连接器研发与制造，以“一秒连接，瞬间密封”为核心理念，为全球客户提供高效、可靠、无损的测试连接解决方案。
