客户需求

内螺纹接口是工业产品测试中最常见的连接形式之一，M10、M12公制螺纹与G1/4、G3/8英制管螺纹广泛存在于汽车零部件、液压元件、热管理模块及仪器仪表的壳体与管口上。此类接口在气密性测试、耐压试验及通液测试中需要频繁地封堵或接入气源，传统方式依赖生料带缠绕加扳手拧紧，操作繁琐且密封一致性难以保证。

某汽车热管理模块及液压阀体制造商，产品涵盖电子水泵、节温器壳体、液压集成阀块等，测试接口以M10×1、M12×1.5及G1/4内螺纹为主。在成品检测环节，客户面临以下核心痛点：

多规格混线生产，工装切换频繁： 同一条产线上交替生产多种型号，内螺纹规格在M10、M12、G1/4之间频繁切换。传统螺纹堵头需要为每种规格单独备件，换型时操作工需逐一更换堵头并重新缠绕生料带，单次换型耗时约10~15分钟。

生料带残留污染产品： 缠绕生料带的碎屑可能残留在螺纹根部，对于液压阀体等精密部件，残留物会污染内部油路，客户曾因此收到下游装配线的异物投诉。

螺纹损伤影响产品品质： 金属堵头反复拧入拧出，螺牙表面逐渐出现压痕和毛刺。部分铝合金壳体材质较软，螺纹损伤后导致产品在整车装配时密封失效，返修成本高。

测试压力跨度大： 电子水泵壳体气密测试压力约2~3bar，而液压阀块耐压测试要求达到200bar以上。传统堵头在高压下偶尔出现渗漏，低压测试时又存在过度紧固导致拆卸困难的问题。

氦检场景对连接器本底泄漏敏感： 部分出口型号需提供氦检报告，泄漏率判据为≤1×10⁻⁶ mbar·L/s，传统生料带密封的接头本底泄漏不稳定，干扰检测结果判定。

客户希望斯沃尔提供一套覆盖M10/M12/G1/4全规格、单次连接3秒内完成、无生料带残留、耐压覆盖高低压全场景、且不损伤螺纹的内螺纹快速密封连接方案。

方案介绍

斯沃尔技术团队对客户产线上全部内螺纹接口的规格、材质及测试参数进行了逐项测绘，以SW-J2系列内螺纹快速连接器为核心，配合定制化配置，形成了一套覆盖全规格、全压力段的测试连接方案。

一、主力方案——SW-J2系列内螺纹快速连接器

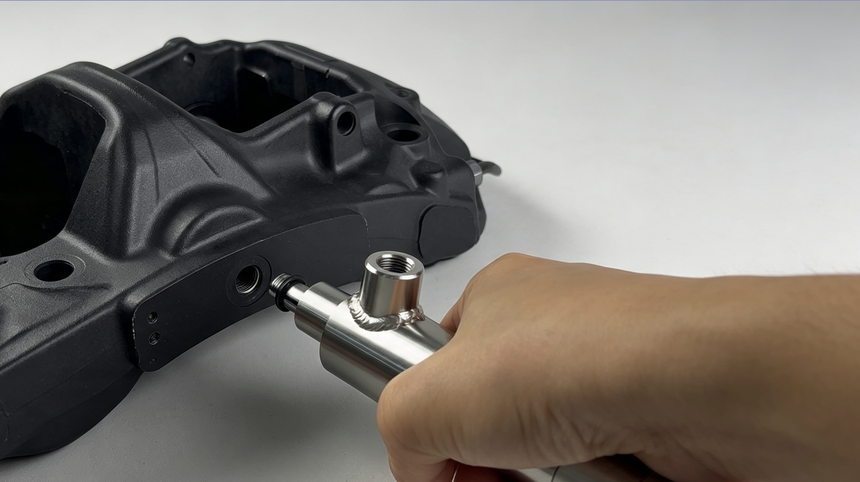

SW-J2系列是斯沃尔针对内螺纹接口开发的核心产品，其工作原理为：操作人员握住手柄按压，前端四瓣爪牙收缩，将连接器插入螺纹孔到底后松开手柄，爪牙自动张开并与工件内螺纹咬合，同时前端密封圈压紧在接口端面上形成密封。整个过程无需旋转、无需生料带，2秒内完成连接。

针对客户多规格混线的特点，SW-J2系列提供快换爪牙模块：同一连接器主体通过更换前端爪牙组件即可适配M10×1、M12×1.5、G1/4等不同螺纹规格，换型时仅需拔出旧模块、插入新模块，换型时间从10~15分钟压缩至30秒以内。该系列最高耐压350bar，完全覆盖客户从3bar气密测试到200bar以上耐压试验的全部压力需求。

二、G1/4接口专项配置——加长颈部版本

客户液压阀块上的G1/4接口部分位于凹槽内，周围空间受限。斯沃尔提供SW-J2加长颈部版本，颈部长度增加至标准版的1.5倍，使操作手柄避开阀块本体干涉区域，操作人员可以顺畅完成按压插入和松开锁紧动作。

方案优势

① 2秒连接，换型30秒，产线节拍显著提升

SW-J2系列将单次内螺纹连接时间从传统生料带加扳手的30~60秒压缩至2秒以内。快换爪牙模块使多规格混线生产的换型时间从10~15分钟降至30秒以内。客户产线实测显示，单工位测试节拍从原来的45秒缩短至8秒以内，日检测量提升约4倍。

② 零生料带残留，杜绝异物污染

SW-J2采用端面密封圈密封，完全不需要生料带或密封胶。客户产线在切换至斯沃尔方案后，液压阀体内部油路的异物投诉归零。对于精密液压元件和热管理模块，这一改变直接消除了一个长期存在的质量隐患。

③ 爪牙锁紧不伤螺纹，保护铝合金壳体

SW-J2的爪牙与内螺纹的接触为面接触而非刃口切入，咬合力均匀分布在螺牙侧面。配合软密封爪牙选项，铝合金壳体内螺纹在反复插拔数万次后无明显压痕或毛刺。客户质量部门抽检确认，螺纹通规止规检测合格率保持100%。

④ 一器覆盖3~350bar，高低压场景通吃

同一SW-J2连接器主体配合不同密封圈配置，即可覆盖从3bar低压气密测试到350bar高压耐压试验的全压力范围。客户无需为不同压力等级单独采购连接器，简化了工装管理和备件库存。

⑤ 氦检级密封，不干扰产品判据

FFKM密封圈配置下，连接器本底泄漏率低于1×10⁻⁷ mbar·L/s，远低于客户1×10⁻⁶ mbar·L/s的判据要求。第三方比对测试确认，加装斯沃尔连接器与直接封堵两种方式测得的泄漏率数据无统计学差异。

⑥ 气动版本直连PLC，自动化就绪

SW-A1气动版本提供24V DC电磁阀控制和磁性开关到位信号，可直接接入客户产线PLC系统。连接到位信号与测试启动信号硬线互锁，未完全锁紧时禁止加压，杜绝操作失误导致的产品损伤或安全事故。

客户反馈

“我们这条线M10、M12、G1/4三种螺纹混着跑，以前换型是最头疼的事，操作工要拆堵头、换生料带、重新对刀，十几分钟就没了。斯沃尔的SW-J2快换爪牙真是解决了大问题，拔下来插上去，半分钟搞定。生料带彻底不用了，阀体里面干干净净，装配线那边再也没投诉过异物。最让我放心的是铝合金壳体上的螺纹，用了快一年了，抽检通止规全部合格，没有压痕。低压水泵壳体用软爪牙版本，高压阀块用标准版，一个系列全搞定，备件也好管了。气动版本已经在自动化线上跑起来了，PLC控制到位检测，基本不用人盯着。”

—— 该汽车热管理模块及液压阀体制造商 制造部 孙经理

应用拓展

本案例中的斯沃尔内螺纹快速密封连接方案，同样适用于以下场景：

汽车零部件：制动卡钳（M10/M12内螺纹）气密测试、发动机缸体油道水道封堵、变速箱阀体耐压检测

新能源三电：电机控制器壳体（M10/M12螺纹孔）气密测试、电池包PACK箱体防水透气阀接口封堵

液压元件：液压阀块G1/4/G3/8接口耐压试验、液压缸进出油口通油测试

热管理模块：电子水泵、节温器壳体、Chiller进出水口的气密性检测

仪器仪表与传感器：压力传感器、液位传感器螺纹接口的出厂标定与密封测试

制冷空调：压缩机壳体螺纹接口、截止阀内螺纹口的气密检测

此外，斯沃尔SW-J2系列还可选配通径加大版本用于需要大流量的充注或通液场景，以及不锈钢316L主体版本用于腐蚀性介质测试环境。无论是M公制螺纹、G英制管螺纹还是NPT锥管螺纹，斯沃尔均可提供对应的快速密封连接方案。
