客户需求：

某国内知名洗衣机整机制造企业，在洗衣机生产过程中需要对核心部件——混水阀（进水阀/电磁水阀）进行出厂前的密封性能检测及通
水运行测试，以确保其在水压环境下无泄漏、运行稳定，保证洗衣机的长期使用可靠性。

洗衣机混水阀作为控制进水量和进水时间的核心执行元件，其密封性能直接关系到洗衣机的正常运行和使用安全。然而，在实际测试过程
中，客户面临以下核心痛点：

管口材质特殊，易受损。混水阀接口多为工程塑料外螺纹材质，传统金属爪牙式连接器在反复连接与断开过程中容易对螺牙和管口表面造
成划痕、磨损甚至崩裂，直接影响产品外观质量，甚至导致泄漏误判。

连接操作繁琐，测试效率低。传统方式采用手动缠绕生料带配合螺纹拧紧，或使用简易夹头和堵头加O圈等方式，需要扳手辅助旋紧，操
作人员劳动强度大、耗时长，且连接质量高度依赖操作熟练度。

密封可靠性不稳定，误判率高。生料带在高压力测试工况下存在微漏风险；O圈磨损快且不易察觉，泄漏误判时有发生，导致大量返工和
排查成本。

产线人员结构特殊，操作力度受限。客户产线操作人员多为女性，传统连接方案需要较大的操作力度，长期高强度作业易导致职业性手部
疲劳。

自动化适配要求高。客户需要半自动化操作方案，要求快速密封连接器能够配合现有测试操作台使用，便于安装和集成。

方案介绍：

针对客户洗衣机混水阀气密检测及通水测试的具体需求，斯沃尔技术团队深入客户产线进行实地调研，对混水阀的接口类型、测试压力、
产线节拍及操作方式进行了全面评估。混水阀接口主要为塑料外螺纹接口，测试压力控制在1MPa以内，需同时支持气密性检测和通水运
行测试。

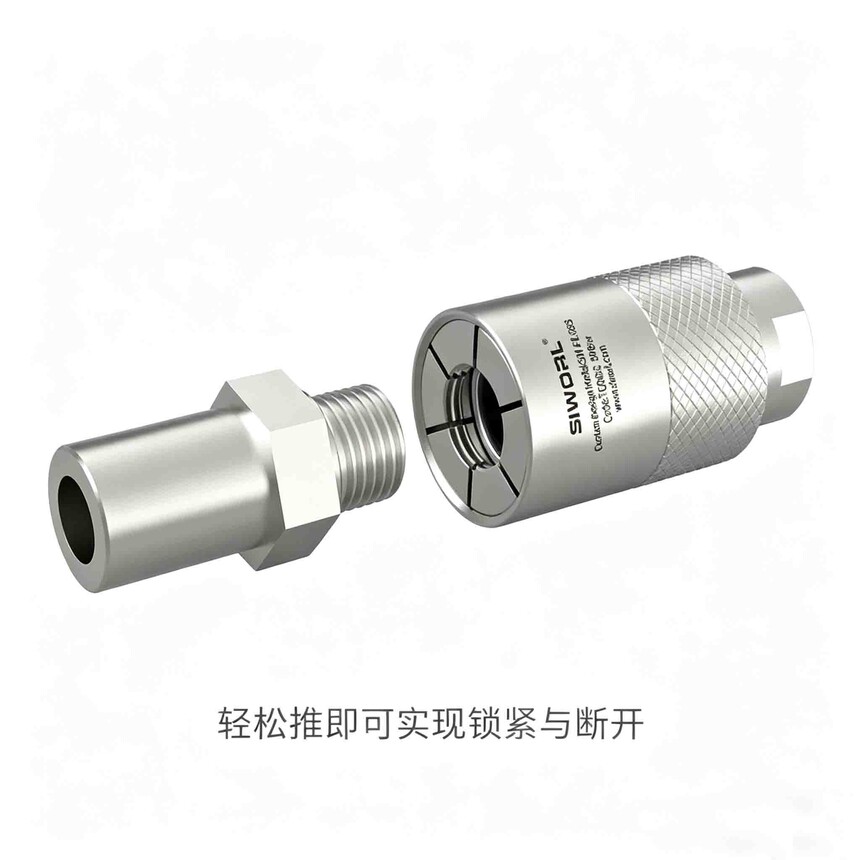

斯沃尔提供了SW-F1系列外螺纹快速密封连接器作为核心解决方案，具体配套方案如下：

根据客户混水阀的螺纹规格（如G1/2、G3/4等），精准匹配最适配的SWF系列外螺纹快速接头规格型号。该系列产品针对塑料外螺纹接
口进行了优化设计，采用高品质316不锈钢主体配合高分子工程塑料爪牙，尾部采用大流量直通结构设计，在实现快速密封连接的同时
确保测试流量不受折损。

针对客户半自动化操作需求，斯沃尔提供了气动驱动版本。连接器尾部预留安装孔位，可直接固定安装到客户现有测试操作台或自动化
工装治具上，配合电磁阀控制驱动气源，实现气动胀紧与泄压解锁的自动化操作。

对于产线通水测试环节中的大流量要求，斯沃尔SW-F1系列连接器尾部内径经过扩展设计，确保通水测试过程中水流顺畅，有效缩短测
试时间，提高整线产出效率。

操作方式上，气动版连接器由充气口和泄气口两个气路接口组成，通过电磁阀控制压缩空气驱动内置活塞，压迫高分子工程塑料爪牙实
现胀紧密封；断开时切换气路方向，爪牙收缩复位，连接器自动松脱。整个过程无需人工旋拧，一按即可密封，一按即可断开，大幅降
低操作人员劳动强度。

方案优势：

本方案在洗衣机混水阀气密检测及通水测试中的核心优势主要体现在以下方面：

1. 无损连接，守护产品品质。 斯沃尔SW-F1系列连接器采用高分子工程塑料爪牙替代传统金属爪牙，在实现稳固夹持和可靠密封的同时，
从根本上避免了对接管螺牙和管口表面的划伤、磨损或崩裂问题。这一特性有效满足了客户“不能有明显划痕、不能损伤螺牙”的严苛要
求，保护了成品混水阀的外观质量和功能完整性。

2. 一秒连接，大幅提升测试效率。 斯沃尔快速密封连接器以“一秒连接、瞬时密封”为设计目标【13†L16】。相较于传统缠绕生料带加
手动旋紧的方式，连接时间从数分钟压缩至秒级，单件混水阀的测试节拍缩短约60%以上，使客户产线整体日产出能力显著提升。

3. 密封可靠，承压稳定。 SW-F1系列连接器采用高品质密封圈及精密结构设计，测试压力范围覆盖0—1MPa，完全满足洗衣机混水阀气
密检测及通水测试的实际需求。在客户产线长达半年的连续运行中，连接器密封稳定性表现出色，没有发生因连接器本身导致的泄漏误
判事件。

4. 大流量通径，测试更高效。 针对混水阀通水测试的大流量需求，SW-F1系列连接器采用尾部直通式结构设计，内部流道优化，通水测
试过程中水流顺畅无阻，有效减少因连接器造成的流量损失和测试耗时。

5. 易于集成，适配自动化。 连接器尾部预留安装孔位，可便捷地安装到客户现有测试操作台或自动化测试治具上。配合电磁阀控制气源，
即可实现半自动化或全自动化作业，操作人员仅需放置混水阀并按下启动按钮，整个密封连接与测试过程自动完成。

6. 316不锈钢主体，耐用可靠。 主体选用高品质316不锈钢材质，具有出色的耐腐蚀性和结构强度，能够适应长期连续作业工况下的高频
率使用，密封圈设计易于更换，拧松端盖即可快速替换，极大延长了连接器的整体使用寿命。

客户反馈：

“以前给混水阀做气密检测，每次都要先缠生料带，再用扳手拧紧，一个工序下来至少要耗一两分钟，而且生料带残留现象时有发生，
清理起来很麻烦。产线上的女工经常反映操作吃力、手酸。

自从采用斯沃尔的快速密封连接器之后，效果立竿见影。现在操作人员只需要将混水阀接口对准连接器，轻轻推入，按下气动控制按钮，
一秒钟就连接好了，测试完成后一按就能断开，整个过程几乎没有操作难度。而且斯沃尔连接器的工程塑料爪牙对塑料螺纹管口非常友好，
长时间使用下来，没有在混水阀上发现任何划痕和损伤，产品外观质量得到了有力保障。

另外必须提到的是斯沃尔团队的现场技术支持——从前期选型到现场调试，斯沃尔工程师驻厂配合了整整一周，帮助我们完成了连接器
与测试操作台的安装集成。服务响应非常及时，专业度很高。”

——该客户产线技术负责人

客户同时反馈，采用斯沃尔快速密封连接器后，混水阀气密检测环节的误判率下降约80%，每年为公司节省了大量的返工成本和质量检
测费用。

应用拓展：

基于本案例的成功实施，斯沃尔快速密封连接器在家电及卫浴行业气密检测及通水测试领域的应用前景十分广阔。

洗衣机相关拓展应用： 除混水阀外，斯沃尔产品还可全面覆盖洗衣机整机生产中的其他测试场景，包括：洗衣机进水管快速连接、排
水管密封检测、内筒气密测试、洗涤剂投放盒密封性检测、水位传感器接口测试等。

家电厨卫领域拓展： 斯沃尔快速密封连接器可广泛服务于各类家电和厨卫设备的气密测试、防水测试及通水运行测试，典型应用包括：

洗碗机：电磁水阀密封测试、进排水管路连接、喷淋臂气密检测、水箱密封测试等

智能马桶：进水阀密封测试、冲水系统气密检测、水路通断性能测试等

热水器：热交换器/水箱气密测试、整机通水运行测试、燃气热水器点火测试等

净水器：滤芯密封性能检测、管路快速连接与封堵

卫浴管件：水龙头、沐浴柱、角阀等各类卫浴管件的密封连接测试

新能源及自动化领域拓展： 在新能源电池冷却系统测试、充电桩密封检测等新兴领域，斯沃尔也拥有成熟的产品解决方案。斯沃尔提供手
动密封和气动密封两种产品系列，既能满足产线自动化集成需求，也能灵活适配小批量、多品种的实验室及品保抽检测试场景。

如需了解本案例更多技术细节或为您的混水阀气密检测项目选型，欢迎联系斯沃尔技术团队。我们将为您提供从接口匹配、现场调试到产
线落地的全程技术支持。
